泰信克儀表--磁致伸縮液位計的安裝方式及安裝注意事項

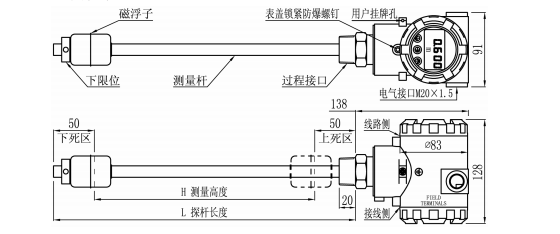

一、產品外形尺寸
二、產品安裝方式
三、安裝注意事項
①、液位計的選型應用與現場介質環境相符，包括環境溫度、壓力、振動、沖擊、結構材料與介質的相容性等。
②、被測介質溫度較高時（100-200℃），推薦選配帶外浮筒型的探頭（選型表選項B），采用側側法蘭安裝。溫度更高時（200-300℃），推薦選配帶外浮筒側面綁型的探頭（選型表選項C）,采用側側法蘭安裝。
③、測量探桿上下兩端有測量死區，選擇量程時應予以考慮，見外形尺寸圖。
④、液位計常用不銹鋼磁浮子的尺寸為Φ45*56*15，須選用DN50及以上的法蘭連接才行。對于選用螺紋連接的液位計，用戶需要自配法蘭或支架安裝。
四、安裝說明
①、探桿安裝處不能有干擾，如攪拌器、入料口等。探桿不能彎曲受力，不允許受較大的沖擊或振動。探桿上的磁浮子應能自由上下滑動，不能被其他物體擋住。
②、液位計必須垂直安裝，安裝斜度不得大于5度。安裝浮球時有標記的半球應在液面之上。下限位鎖緊環固定時，鎖緊環上端應與探桿底部標記線平齊，見外形尺寸圖。
③、液位計電子部件防濺但不可浸沒，不能讓液體浸至過程連接的六角上方。必要時對電子倉進行保護處理。
④、液位計在易燃易爆、腐蝕的蒸汽和液體等場合使用時，必須有防護措施給予保護。
⑤、液位計的連接電纜線必須避開大功率電源、射頻信號源和其他有噪聲的傳輸線等。
